Балансировка после ремонта ротора: когда обязательна и как принять работу
Техническое руководство · актуализировано 15 июля 2026 года
Балансировка после ремонта обязательна, если операция изменила распределение массы или геометрию ротора: сварка, наплавка, мехобработка, замена лопаток, молотков, ножей, ступицы, вала, вентилятора или других вращающихся деталей. После замены только подшипников балансировка не назначается автоматически, но требуется контроль сборки и вибрации. Сначала проверяют трещины, прямолинейность, биение, посадки и комплектность; неисправную геометрию грузами не исправляют. Приёмка должна фиксировать допустимый остаточный дисбаланс ротора и/или вибрацию собранной машины в согласованном режиме.
Коротко
- Балансируют ротор в рабочей или чётко определённой технологической комплектности.
- Геометрию, трещины, посадки и крепёж проверяют до балансировочных пусков.
- Стенд подтверждает состояние отдельного ротора, собственные опоры — отклик реальной сборки; критерии различаются.
- Протокол должен содержать исходное состояние, коррекции, режим, остаточные значения и ограничения.
Схематический пример
Контрольный маршрут после ремонта ротора
Какие ремонтные операции меняют баланс ротора
Сварка и наплавка добавляют металл и создают термические деформации. После них проверяют качество соединения, трещины, биение и распределение материала. Механическая обработка удаляет массу; если припуск снят несимметрично или деталь переустановлена с погрешностью, центр масс меняется.
Замена лопаток, молотков, ножей, зубьев и крепежа влияет на массу и радиус. Комплектуют элементы по документации, учитывают допустимый разброс и фактическое расположение. Простая установка «тяжёлого напротив лёгкого» не заменяет контроль собранного ротора.
Покраска, защитное покрытие и очистка тоже способны изменить состояние, особенно на больших радиусах. Равномерное тонкое покрытие обычно даёт малый эффект, но потёки, ремонт отдельных зон и остатки загрязнения — нет. Балансировку выполняют после окончательного покрытия и сушки, если так задан технологический процесс.
Замена вала, ступицы, шкива, муфты или вентилятора охлаждения меняет посадки и сборку. Если эти детали вращаются вместе, их учитывают в комплектности либо проверяют отдельно и после сборки.
Контроль геометрии до балансировки
Балансировочный груз компенсирует центробежную силу от распределения массы, но не выпрямляет вал и не устраняет биение посадки. Погнутый ротор может быть математически уравновешен на одной скорости и оставаться непригодным из-за зазоров, напряжений и нестабильности сборки.
До пусков проверяют радиальное и торцевое биение на предусмотренных базах, прямолинейность, состояние шеек, посадочные диаметры, шпоночные пазы, резьбы, ступицу, сварные швы и отсутствие трещин. Измерительные базы очищают; способ установки должен воспроизводить рабочую ось.
Если ротор ремонтировали с нагревом, контролируют деформацию после полного остывания. Если деталь имеет сменные элементы, убеждаются, что они свободно не перемещаются и закреплены с установленным моментом. Неустранённый люфт делает баланс неповторяемым.
Сборка, комплектность и рабочая конфигурация
В техническом задании перечисляют всё, что установлено при балансировке: лопатки, молотки, ножи, шпонки, крепёж, муфта, шкив, защитные элементы и технологические оправки. Положение деталей маркируют. Если часть снимается при эксплуатации, определяют допустимую конфигурацию для каждой версии.
Шпонка — частый источник несогласованности. Ротор, вал и присоединяемая деталь могут быть сбалансированы с разными допущениями о полной, половинной или отсутствующей шпонке. Метод должен быть одинаково задан для всех компонентов, иначе после сборки появится искусственный дисбаланс.
Если сборка имеет жидкость, продукт, смазку или подвижные элементы, определяют состояние при испытании. Налипание и свободное перемещение массы нарушают повторяемость. Для рабочей машины важны нормальные температура, натяжение ремней и положение технологических органов.
Нужна ли балансировка после замены подшипников
Сам подшипник не изменяет распределение массы ротора, поэтому корректная замена не означает автоматическую балансировку. Но разборка может изменить посадку, осевое положение, центровку, преднатяг, зазоры, смазку и положение присоединённых деталей. Поэтому после ремонта выполняют контрольный пуск и измерения.
Если выросла оборотная составляющая 1× и фаза стабильна, проверяют биение, сборочную посадку и баланс. Если появились высокочастотные импульсы, нагрев или шум, сначала исследуют подшипник, смазку и установку. Установка груза способна снизить одну составляющую, но оставить первичный дефект.
Если при замене подшипников ротор также шлифовали, правили, перематывали, меняли вентилятор или муфту, перечень операций рассматривают целиком. Решение определяется фактическим вмешательством, а не названием ремонтного заказа.
Выбрать стенд или балансировку в собственных опорах
| Задача | Стенд | Собственные опоры |
|---|---|---|
| Проверить отдельный ротор | Позволяет изолировать деталь и оценить остаточный дисбаланс | Отклик содержит влияние всей машины |
| Сохранить рабочую сборку | Нужны демонтаж и технологическая оснастка | Сохраняются опоры, привод и присоединённые детали |
| Проверить после монтажа | Не подтверждает фундамент и центровку на объекте | Показывает фактическую вибрацию установленного агрегата |
| Контролировать геометрию | Удобны отдельные проверки вала и посадок | Доступ может быть ограничен |
| Критерий | Остаточный дисбаланс и допуск ротора | Вибрация машины плюс документированная коррекция |
Иногда правильна последовательность «стенд — монтаж — контроль на месте». Стендовая балансировка обеспечивает состояние ротора, а контроль после установки выявляет центровку, фундамент, привод и сборочные изменения. Подробное сравнение приведено в статье о выборе метода.
Критерии приёмки после ремонта
Приёмка по остатку дисбаланса и приёмка по вибрации машины — разные процедуры. ISO 21940-11 рассматривает допуски для роторов с жёстким поведением, число плоскостей и распределение остаточного дисбаланса. ISO 20816 оценивает отклик полной машины в заданных условиях.
В договоре указывают применимый стандарт, класс или расчётный допуск, массу и скорость, конфигурацию, плоскости, способ проверки и распределение допуска. Для машины на месте добавляют точки, направления, режим, температуру и критерий по изменению относительно исходного состояния.
- геометрия и дефектоскопия приняты до балансировки;
- комплектность соответствует заданию;
- исходные и итоговые пуски сопоставимы;
- корректирующие массы, радиусы и углы записаны;
- способ крепления коррекции безопасен на рабочей скорости;
- остаточные значения подтверждены и не подменены расчётным экраном прибора;
- ограничения и отклонения согласованы письменно.
Что включить в документы после ремонта
Минимальный пакет содержит идентификацию ротора, чертёж или эскиз, массу, габариты, рабочую и балансировочную частоты, комплектность, перечень ремонта, результаты геометрии, выбранный норматив, плоскости и радиусы коррекции.

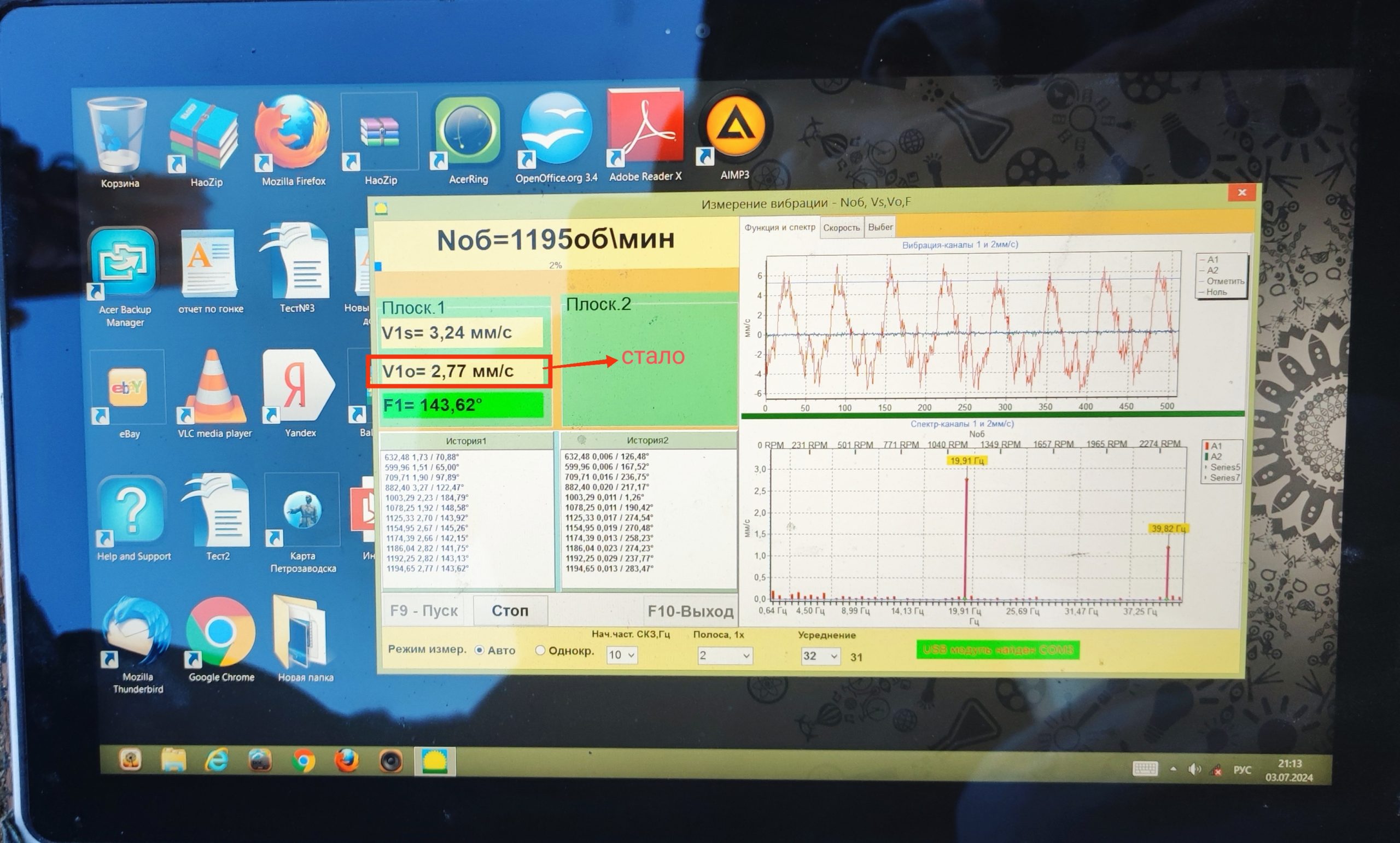

В балансировочном протоколе фиксируют исходный дисбаланс или векторы вибрации, пробные массы, окончательные коррекции, итог, оборудование и дату. Если работа выполнена в собственных опорах, добавляют точки измерения, режим, спектральные данные и состояние всей машины.
Фотографии разметки и коррекций полезны для следующего ремонта. Но фотографии не заменяют числовой протокол, а число без конфигурации не позволяет воспроизвести результат.
Типичные ошибки после ремонта
- Балансировать до окончательной мехобработки или покрытия. Последующая операция снова меняет массу.
- Компенсировать грузом биение и деформацию. Причина остаётся, а нагрузка может перераспределиться.
- Смешивать комплекты сменных деталей. Результат не воспроизводится при эксплуатации.
- Принимать одну точку вибрации. Улучшение одной опоры не доказывает состояние агрегата.
- Не снимать пробную массу. Временный элемент ошибочно остаётся частью окончательной коррекции.
- Не фиксировать шпоночное соглашение. Отдельно принятые детали создают дисбаланс после сборки.
Как связать ремонт, балансировку и монтаж в одной приёмке
Результат балансировки имеет смысл только для указанной комплектности. В задании перечисляют вал, ступицу, шпонку или половину шпонки, крепёж, шкив, рабочие элементы и технологическую оправку. Если после стенда на ротор устанавливают детали с неизвестным балансом, общий результат меняется.
Перед балансировкой ремонтная организация передаёт данные о заменённых элементах, сварке, наплавке, обработке и результатах дефектации. Проверяют биение посадочных поверхностей, прямолинейность вала и положение деталей. Исправлять геометрическую ошибку массой нельзя: на другой скорости или после сборки такая компенсация становится источником нагрузки.
После монтажа контролируют центровку, мягкую лапу, затяжку, зазоры и свободное вращение. Первый пуск проводят по регламенту, следят за вибрацией, температурой и звуком. Итоговый протокол связывает стендовый остаточный дисбаланс с фактической вибрацией собранной машины.
Когда требуется повторная проверка
- изменена комплектность или положение деталей;
- снята часть материала либо добавлена сварка или покрытие;
- корректирующая масса повреждена или удалена;
- ротор разбирался после балансировки;
- после установки появилась неповторяемая или повышенная вибрация;
- обнаружены биение, задевание или несоосность.
Финальный вопрос приёмки
Перед возвратом оборудования в эксплуатацию ответственный сотрудник должен иметь однозначный ответ: какая комплектность была отбалансирована, по какому критерию, на каких оборотах и чем подтверждено состояние машины после монтажа. Если этих данных не хватает, стоит уточнить их до возвращения машины в работу.
Источники и пояснения
Статусы стандартов проверены 15 июля 2026 года. Полные тексты нормативных документов защищены авторским правом; ниже приведены официальные карточки и область применения, а не перепечатанные таблицы.
- ISO 21940-11:2016 — допуски для жёстких роторовОстаточный дисбаланс, число плоскостей, распределение допуска и ошибки процесса.
- ISO 21940-13:2012 — балансировка на местеУсловия, безопасность, приборы и требования к отчётности.
- ГОСТ ИСО 1940-1-2007 — РосстандартДействующий в РФ документ по определению допустимого дисбаланса жёстких роторов.
- ISO 20816-1:2016 — оценка вибрации полной машиныРазделяет контроль отклика машины и допуск остаточного дисбаланса ротора.
Частые вопросы
Балансировать ротор до или после сборки?
В конфигурации, указанной технологией. Отдельный ротор можно принять на стенде, но после окончательной сборки нужен контроль машины. Сменные и присоединённые детали учитывают явно.
Нужна ли повторная балансировка после установки?
Не всегда, но контрольный замер обязателен. Если монтаж, муфта, шкив или опоры изменили отклик и подтверждён дисбаланс сборки, выполняют коррекцию на месте.
Что включить в ТЗ ремонтной организации?
Комплектность, массу, скорости, геометрические допуски, норматив и критерий баланса, плоскости и радиусы коррекции, шпоночное соглашение, протокол и условия контрольного пуска.
Обязательна ли балансировка после замены лопастей?
Если заменённые лопасти входят во вращающийся комплект и меняют массу, баланс следует проверить. До этого подтверждают крепление, геометрию и соответствие комплекта.
