Почему вибрирует промышленный вентилятор: причины и диагностика
Техническое руководство · актуализировано 15 июля 2026 года
Промышленный вентилятор вибрирует не только из-за дисбаланса крыльчатки. Источником могут быть налипание и эрозия лопаток, повреждение подшипников, несоосность муфты, ременная передача, ослабленный фундамент, деформация корпуса, напряжённые воздуховоды, аэродинамическая неустойчивость или резонанс. Балансировку выполняют, когда измерения подтверждают устойчивую оборотную составляющую и повторяемый отклик на пробную массу. До этого фиксируют рабочую точку вентилятора, обороты, положение заслонок, точки измерения и механическое состояние всего агрегата.
Коротко
- Очистка крыльчатки должна предшествовать балансировке, но после очистки проверяют эрозию, деформацию и комплектность.
- Вибрация только под нагрузкой часто связана с потоком, воздуховодами или рабочей точкой, а не только с массой ротора.
- Норматив выбирают по типу, мощности, монтажу и договору; бытовые вентиляторы не относятся к этому материалу.
- Результат подтверждают в сопоставимом режиме на всех опорах, а не одной минимальной цифрой.
Схематический пример
От наблюдения к проверяемой причине
Загрязнение и дисбаланс крыльчатки вентилятора
Пыль, краска, жир, продукт процесса и наледь распределяются по лопаткам неравномерно и меняют центр масс. Отложения могут отрываться порциями, поэтому амплитуда и фаза меняются от пуска к пуску. В таком состоянии окончательная балансировка бессмысленна: после очередного отрыва налипания результат исчезнет.
После безопасной очистки осматривают лопатки, сварные швы, ступицу, крепёж и зазоры. Эрозия, коррозия, деформация и следы задевания также меняют массу и аэродинамику. Сменные элементы должны соответствовать комплекту и иметь допустимый разброс массы. Трещина или ослабленная лопатка — основание для ремонта, а не для установки компенсирующего груза.
При подтверждённом дисбалансе рабочего колеса обычно заметна синхронная 1× составляющая с устойчивой фазой. Но аналогичную реакцию создают эксцентричная посадка, биение ступицы или погнутый вал. Поэтому перед пробной массой проверяют радиальное и торцевое биение в предусмотренных точках.
Подшипники, посадки и крепление корпуса
Изношенный или неправильно установленный подшипник создаёт шум, нагрев, высокочастотные импульсы и изменение зазора. Недостаток смазки и загрязнение ускоряют повреждение; избыток смазки повышает температуру. Общий уровень вибрации может расти, но балансировочный груз не восстановит дорожки качения.
Ослабление корпуса подшипника, проворот кольца, трещина опоры или неправильный натяг дают нелинейный отклик и гармоники оборотной частоты. Измерения выполняют непосредственно на жёстких участках опор, а не на тонком кожухе вентилятора. Сравнивают горизонтальное, вертикальное и осевое направления.
Если после прогрева вибрация меняется, проверяют тепловое расширение, смазку, посадки и центровку. Контрольный пуск после ремонта проводят в том же рабочем режиме, иначе влияние температуры останется неучтённым.
Муфта, ремни и центровка
У вентилятора с муфтой несоосность валов нагружает подшипники и может усиливать осевую вибрацию, 1× и 2×. Причиной становятся неправильная центровка, мягкая лапа двигателя, деформация рамы и тепловое смещение. Проверка выполняется после восстановления креплений и с учётом рабочего состояния.

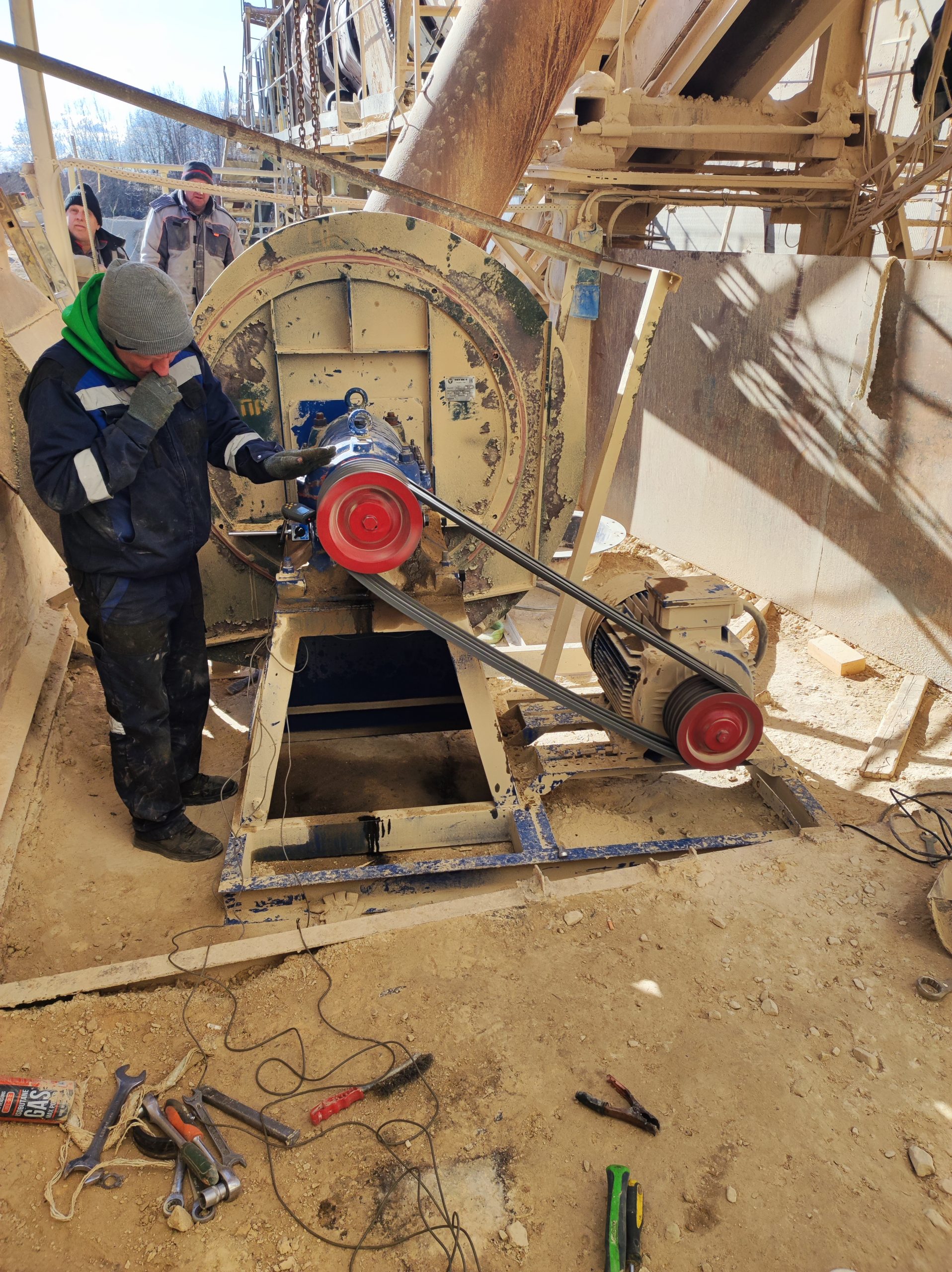

Ременная передача добавляет свои источники: неправильное натяжение, несоосность шкивов, износ, разная длина ремней в комплекте, биение шкива и ременная частота. Чрезмерное натяжение перегружает подшипники, слабое вызывает проскальзывание и модуляцию. Балансировка крыльчатки не исправляет эти дефекты.
Частоту рабочего колеса определяют отдельно от оборотов двигателя по тахометру или передаточному отношению с проверкой проскальзывания. Иначе пик, принятый за 1× вентилятора, может относиться к двигателю или ремням.
Фундамент, рама, кожух и воздуховоды
Недостаточная жёсткость основания усиливает нормальные динамические силы. Ослабленные анкеры, разрушенная подливка, трещина сварной рамы и коррозия создают локальную податливость. Признаки — различие горизонтальной и вертикальной реакции, гармоники, изменение фазы после затяжки и высокая вибрация на отдельном элементе.
Воздуховоды не должны принудительно деформировать корпус. Жёстко подогнанный фланец, неправильно установленная гибкая вставка или опора трубопровода передают напряжение и внешнюю вибрацию. Сравнение до и после безопасного снятия напряжения помогает локализовать источник, но разъединение выполняют только по утверждённой процедуре.
Тонкие панели кожуха могут иметь высокую локальную вибрацию, не отражающую состояние подшипников. Для диагноза выбирают силовой путь: опора подшипника — рама — фундамент, а панели оценивают отдельно как источник шума и резонанса.
Аэродинамическое возбуждение и резонанс
Вибрация, появляющаяся только при определённом расходе, положении заслонки или подключённой сети, может быть связана с рабочей точкой вентилятора. Неравномерный входной поток, вращающийся срыв, турбулентность, близость колена, загрязнённый фильтр и пульсации давления создают широкополосные и дискретные составляющие, включая лопаточную частоту.
Лопаточная частота равна оборотной частоте, умноженной на число лопаток. Её наличие нормально как возбуждающей составляющей, но рост относительно базового состояния требует проверки потока, зазоров и взаимодействия лопаток с неподвижными элементами. Боковые полосы могут указывать на модуляцию.
Резонанс возникает, когда частота возбуждения близка к собственной частоте рамы, корпуса или воздуховода. При изменении скорости амплитуда проходит максимум, а фаза поворачивается. Установка корректирующего груза может снизить возбуждение, но не устранит конструктивную чувствительность. Иногда нужна доработка жёсткости, опор или режима.
Таблица: симптом, вероятная причина и проверка
| Симптом | Возможные причины | Что проверить |
|---|---|---|
| Стабильная высокая 1× | Дисбаланс, биение, эксцентриситет | Фаза, пробная масса, посадка и биение |
| После очистки стало лучше, затем хуже | Повторное налипание, эрозия, процесс | Причину загрязнения, состояние лопаток, фильтры |
| Только под нагрузкой | Аэродинамика, воздуховод, рабочая точка | Расход, давление, заслонки, лопаточную частоту |
| Высокая осевая вибрация | Несоосность, осевая нагрузка, подшипник | Муфту, центровку, тепловое состояние |
| Гармоники и нестабильная фаза | Ослабление, зазор, задевание | Болты, раму, фундамент, кожух, трещины |
| Пик при определённых оборотах | Резонанс | Разгон/выбег, форму колебаний, жёсткость |
| Высокочастотный шум и нагрев | Подшипник, смазка, посадка | Огибающую, температуру, люфт, состояние смазки |
Проверки до балансировки вентилятора
- Остановить и обезопасить. Исключить случайный пуск, дождаться полной остановки, соблюдать регламент доступа.
- Очистить и осмотреть. Лопатки, ступицу, сварные швы, крепёж, зазоры, следы задевания и комплектность.
- Проверить механику. Подшипники, смазка, муфта или ремни, мягкая лапа, анкеры, рама и воздуховоды.
- Зафиксировать рабочую точку. Обороты, расход или давление, положение заслонок, нагрузку двигателя и температуру.
- Снять исходные данные. Все опоры и направления, спектр, фаза, повторяемость минимум двух сопоставимых пусков.
- Подтвердить дисбаланс. Пробная масса должна быть безопасной и давать устойчивый векторный отклик.
- Выполнить коррекцию и контроль. Документировать массу, радиус, угол и итог на всех согласованных точках.
Допустимая вибрация вентилятора и критерии приёмки
Для промышленного вентилятора применяют документацию изготовителя, условия договора и норматив, соответствующий мощности, монтажу и назначению. ГОСТ 31350-2007, основанный на ISO 14694:2003, действует и относится к промышленным вентиляторам в указанной области. Международная карточка ISO 14694 на дату проверки отмечает документ как подлежащий пересмотру — это не означает автоматическую отмену национального ГОСТ.
ISO 20816-3:2022 охватывает ряд промышленных машин свыше 15 кВт при 120–30 000 мин⁻¹, но содержит отдельные оговорки для вентиляторов. Поэтому нельзя брать границу только по мощности: проверяют тип опор, конкретную категорию и соглашение сторон. Диагностические действия также зависят от риска и уверенности в диагнозе, что подчёркивает ISO 13373-5.
В протоколе указывают применённый документ, режим, точки, направления, способ крепления датчика, единицы и вид амплитуды. Сравнивают исходные и итоговые данные в одинаковой конфигурации. Если работа выполнялась на месте, отдельно фиксируют ограничение: измеренная вибрация отражает весь агрегат, а не только остаточный дисбаланс колеса.
План измерений для промышленного вентилятора
Вентилятор оценивают как систему: электродвигатель, передача, рабочее колесо, подшипники, корпус, рама и воздуховоды. Измеряют обе опоры вентилятора и двигателя в доступных направлениях, записывают обороты, положение заслонок, расход или другой показатель нагрузки. Для ременного привода отдельно фиксируют частоты двигателя и колеса.
В спектре сопоставляют 1× колеса, 1× двигателя, лопаточную частоту и её боковые полосы, гармоники и широкополосную составляющую. Рост на лопаточной частоте чаще связан с потоком, неодинаковым зазором или взаимодействием лопаток с корпусом. Доминирующий устойчивый 1× поддерживает гипотезу дисбаланса, но также требует проверки эксцентриситета и резонанса.
Измерения выполняют в воспроизводимом технологическом состоянии. Если заслонка, фильтр или сеть меняют рабочую точку, вибрация может резко отличаться без изменения массы. В отчёте указывают положение регулирования и состояние системы.
После очистки
Крыльчатку очищают равномерно и осматривают целиком. Частичное удаление налипания способно увеличить дисбаланс. Проверяют эрозию, трещины, ослабленные лопатки, сварные швы и крепление ступицы. Только после восстановления механической пригодности повторяют исходное измерение и решают вопрос о балансировке.
Источники и пояснения
Статусы стандартов проверены 15 июля 2026 года. Полные тексты нормативных документов защищены авторским правом; ниже приведены официальные карточки и область применения, а не перепечатанные таблицы.
- ISO 13373-5:2020 — диагностика вентиляторов и воздуходувокПошаговый подход к вибрационной диагностике; действия зависят от обстоятельств, риска и уверенности.
- ГОСТ 31350-2007 — РосстандартДействующий национальный стандарт для промышленных вентиляторов в установленной области.
- ISO 14694:2003 — качество балансировки и уровни вибрацииОфициальная область применения; на дату проверки документ находится в процессе пересмотра.
- ISO 20816-3:2022 — промышленное оборудованиеУсловия измерения на месте и оговорки для различных типов вентиляторов.
Частые вопросы
Почему вентилятор вибрирует только под нагрузкой?
Под нагрузкой меняются поток, давление, аэродинамические силы, температура и напряжение воздуховодов. Нужно сопоставить вибрацию с рабочей точкой, лопаточной частотой и состоянием сети, а не сразу назначать балансировку.
Поможет ли очистка крыльчатки?
Если причиной было неравномерное налипание — да. После очистки всё равно осматривают лопатки, проверяют эрозию, деформацию и выполняют контрольный замер. Повторное быстрое загрязнение требует устранения причины процесса.
Когда нужна балансировка вентилятора на месте?
Когда крыльчатка и машина механически исправны, режим устойчив, доступна безопасная коррекция, а измерения подтверждают дисбаланс. Метод особенно полезен, если важно сохранить реальные опоры и сборку.
Какая вибрация вентилятора допустима?
Зависит от категории, мощности, опор, режима, требований изготовителя и применимого ГОСТ или ISO. Значение из чужой таблицы без классификации вентилятора использовать нельзя.
