Описание
Балком‑1А — переносной комплект для динамической балансировки роторов в сборе, в собственных подшипниковых опорах. Он используется для измерения вибрации и фазовой отметки, расчёта массы и углового положения корректирующего груза в одной или двух плоскостях.
Для каких задач предназначен Балком‑1А
- балансировка вентиляторов, крыльчаток, дымососов и воздуходувок;
- коррекция роторов мульчеров, дробилок, измельчителей и другой техники после ремонта или замены рабочих элементов;
- балансировка роторов на штатных опорах, когда демонтаж и перевозка в цех нецелесообразны;
- контрольные измерения после установки корректирующих грузов;
- оснащение ремонтной службы, которая регулярно работает с роторным оборудованием.
Применимость прибора зависит от конструкции и состояния машины, доступности плоскостей коррекции, повторяемости режима и возможности безопасных пробных пусков. Балансировочный расчёт не заменяет диагностику повреждённых подшипников, расцентровки, ослабления опор или резонанса.
Как проходит балансировка
- Установка датчиков. Вибропреобразователи закрепляют на подшипниковых опорах, а датчик фазового угла — в соответствии с выбранной схемой измерения.
- Исходный пуск. Прибор фиксирует амплитуду и фазу вибрации на повторяемом режиме.
- Пробный пуск. После установки известной пробной массы измеряется реакция конкретного ротора.
- Расчёт коррекции. Определяются масса и угловое положение корректирующего груза в одной или двух плоскостях.
- Контроль. После установки коррекции выполняется повторное измерение; при необходимости расчёт уточняется.
Одноплоскостная и двухплоскостная коррекция
| Режим | Когда рассматривается | Что требуется |
|---|---|---|
| Одна плоскость | Для роторов и режимов, где достаточно одной доступной плоскости коррекции. | Одна пригодная плоскость, устойчивый режим и фазовая привязка. |
| Две плоскости | Для протяжённых роторов и задач, где необходимо учитывать моментную составляющую дисбаланса. | Две плоскости коррекции, два канала измерения и повторяемые пуски. |
Число плоскостей определяется не только длиной ротора. Учитываются его рабочее поведение, расположение опор, частота вращения и доступные места крепления грузов.

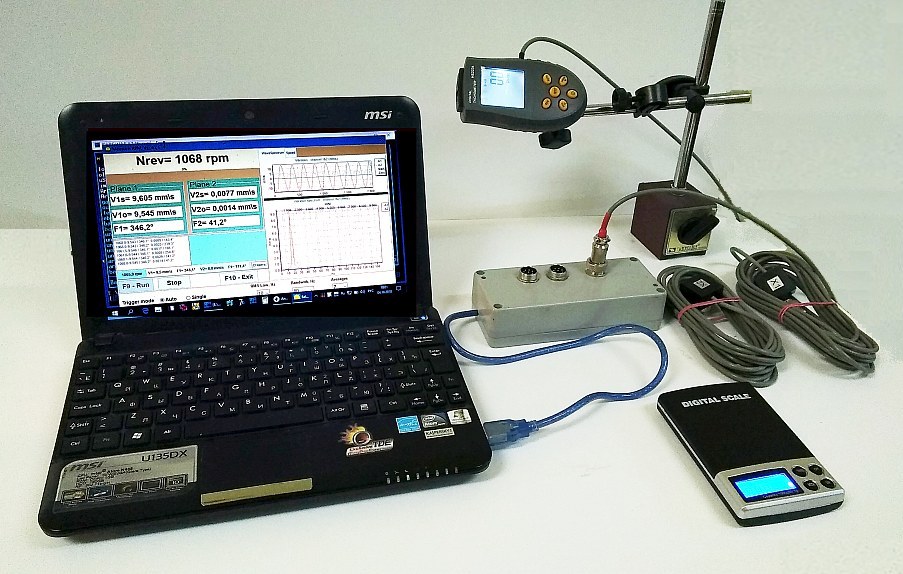

Комплектация
- измерительный блок — 1 шт.;
- тахометр (датчик фазового угла) — 1 шт.;
- вибропреобразователь AD — 2 шт.;
- магнитный штатив — 1 шт.;
- электронные весы — 1 шт.;
- инструкция по эксплуатации на флеш-накопителе — 1 шт.;
- паспорт — 1 шт.;
- транспортировочная упаковка.
Мобильный компьютер и вспомогательная оснастка могут заказываться дополнительно. Перед оплатой уточним состав комплекта, совместимость с вашим оборудованием и срок поставки.
Что уточнить перед заказом
Сообщите тип оборудования, рабочую частоту, массу и габариты ротора, предполагаемое число плоскостей, конструкцию опор и условия пробных пусков. Полезны фотографии общего вида, точек установки датчиков и мест крепления грузов. Эти данные помогут понять, подходит ли комплект и какая оснастка понадобится.
Купить прибор или заказать разовый выезд
| Сценарий | Что рациональнее |
|---|---|
| Балансировка требуется регулярно, есть ремонтная служба и оборудование для практики | Рассмотреть покупку Балком‑1А и обучение персонала. |
| Нужно проверить один механизм или причина вибрации пока неизвестна | Заказать выездную балансировку с предварительной диагностикой. |
| Машина сложная, режим нестабилен или есть признаки других дефектов | Начать с вибродиагностики и только затем принимать решение о коррекции массы. |
Ограничения и безопасность
Прибор рассчитывает коррекцию по измерениям. Перед запуском специалист должен проверить, что работать с механизмом безопасно. До измерений необходимо проверить ограждения, крепления, состояние опор и возможность безопасно установить пробную массу. Не следует продолжать балансировку при трещинах, задевании, значительном люфте, нестабильных оборотах или неповторяемых показаниях. Способ и прочность крепления постоянного груза выбирают с учётом материала, частоты вращения и требований изготовителя машины.
Для самостоятельной работы персоналу нужны знания по вибрационным измерениям, методу коэффициентов влияния и безопасности пробных пусков. При первом внедрении рекомендуем практическое обучение на оборудовании предприятия.
Подобрать Балком‑1А
Пришлите описание оборудования и предполагаемых задач. Уточним актуальную комплектацию и проверим, подходит ли прибор для ваших роторов.
